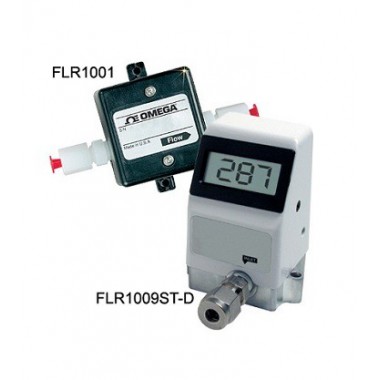

低流量涡轮流量计FLR1000系列
用于液体和气体测量
PPS或铜质结构
液体的测量精度为1%
重复性高达0.2%
0 ~ 5V模拟输出
可选带显示屏或不带显示屏型号
产品描述
LR1000系列流量传感器可以测量从20 mL/min的极低流速到5 L/min的流速。这些传感器适合各种工业、商业及实验室流量应用。FLR1000系列流量传感器使用12 Vdc电源，该系列产品可集成到为传感器提供12.5 Vdc电源并从传感器接收0 ~ 5 Vdc线性信号的数据采集系统中。由于成本效益因素，在需要使用与流速成比例的电信号应用中，FLR1000系列流量计可以取代传统的玻璃管或球式流量计。
FLR1000系列利用冲击式涡轮确定气体流速。涡轮转速在大动态范围内呈线性。光电系统包括一个发射红外光的二级管。光能由沉积在小涡轮上的"轮辐"交替反射和吸收。由一个光电二极管来检测这种反射的光能。因此，涡轮在气体流速作用下旋转时，电路将产生电脉冲。信号处理电路可提供与流速成比例的直流电压输出。例如，在额定流速的20%时，输出信号为1.0 Vdc；在额定流速的50%时，为2.5 Vdc；在额定流速的80%时，为4.0 Vdc，在达到额定流速时，为5.0 Vdc。传感器可以处理高于额定流速20%的流速而不致于 损坏。
在带有一体式流速显示屏的液体流量计领域，FLR1000ST-D 系列一直占据地位。它们先进的冲击式涡轮设计提供高量程比、快速响应，以及可重复的精度。0 ~ 5 Vdc模拟输出为标准输出信号。这些流量计拥有以工程单位显示流速的3½位数字显示屏，是所有实验室或测试机构的理想之选。对于压力更大或者需要采用金属结构 的应用，FLR1000ST系列流量计是合适的解决方案，参见FLR1000ST产品介绍，可了解完整详情。
规格:
精度： 满量程的±1%（液体）和±3%（气体）
显示屏： 3½ 位数字LCD显示屏，22 mm (?")高
输出信号： 0 ~ 5 Vdc，可调范围为±20%（常规）
电源要求： 11.5 ~ 15 Vdc稳压电源，30 mA（常规）
标配传感器材质： 40%玻璃纤维填充的聚苯硫醚、玻璃视窗、不锈钢轴承座；蓝宝石轴和轴承；氟橡胶O形圈（标配）
额定压力： 20°C (68°F)时为40 psi（气体）；100 psi（液体）；500 psi（进行液体测量的铜质流量计）
额定温度： 0 ~ 50°C (32 ~ 122°F)
温度灵敏度： ±0.2%/°C
线性度： 满量程的±3%
重复性： 对于气体，在额定大流量的50% ~100%范围内，为满量程的±0.5%；
对于液体，则为满量程的±0.2%
电缆组件： 长度为0.9 m (3')的电缆
外形尺寸：
带显示屏： 76 x 44 x 89 mm (3 x 1.75 x 3.5")
不带显示屏： 60 x 42 x 37 mm (2.35 x 1.65 x 1.25")
压力灵敏度： ±0.07%/mm Hg（使用1 ~ 3个大气压的空气）
安装方式： 安装孔为#4螺钉的孔
