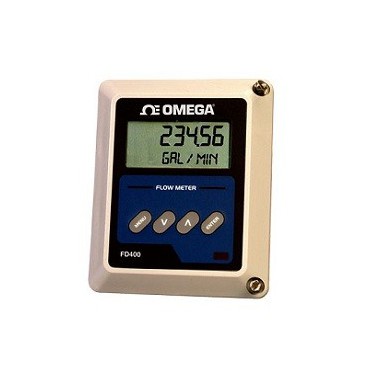

超声波多普勒流量计FD-400系列

非侵入性钳式传感器适合大多数6 ~ 3050 mm (¹⁄₃ ~ 120

• 非侵入性钳式传感器适合大多数6 ~ 3050 mm (¹⁄? ~ 120")管路

• 还可提供插入式探头传感器

• 0.05 ~ 9 mps (0.15 ~ 30 fps)大量程

• 精度：标定量程的±2%

• 配置和累加流量存储在非易失性Flash ROM中

• 达到NEMA 4X (IP66)防护等级的户外使用外壳

• 单个管道系统中多可使用4个流量计

• NIST证书

• 产品描述

  FD-400系列超声波多谱勒流量计可测量含有100微米以上声波反射体、悬浮固体颗粒或气泡的液体的流量。这些复杂的仪器可自动调整滤波和增益设置，以便在各种液体和反射体条件下产生可靠的读数。

  FD-400流量计利用包含在传感器和探头尖端的压电晶体，透过管壁或者从探头尖端向流动液体中发射超声波。之后，声波被液体中悬浮的声波反射体反射回来并由接收器记录。如果声波反射体在声波传输路线上移动，声波反射时的频率将不同于其发射频率（多谱勒频率）。两个频率之差与声波反射体的运动速度成正比，因而可获得可转换成各种用户定义单位的液体流速。

  可以使用前面板键完成FD-400的配置。一个带有背光的两行LCD显示屏以用户选择的单位显示流速和累加流量。电源选项包括AC和DC。可选输出包括4 ~ 20 mA、继电器和频率脉冲。可提供两种传感器类型。推荐 在大部分金属或塑料管道上使用 FD-400C钳式非侵入性传感器。 FD-400C达到NEMA 6P (IP68) 等级，还提供有高温型号"HT"。 这些钳式传感器远可放置在距离 显示装置305 m (1000')处。对于 不允许超声波穿透的管路系统， 应使用FD-400I插入式探头传感器。FD-400I插入管壁与流动液体 直接接触。



  规格:
  测量原理： 多普勒超声波
  流速范围： 0.05 ~ 9 mps (0.15 ~ 30 fps)
  精度： 在标定量程范围内，为满量程的±2%
  液体类型： 含有大于100微米的悬浮有效声波反射体、浓度为100 ppm的液体
  监控器
  外壳： NEMA 4X (IP66)等级、聚碳酸酯、不锈钢、铜、镀钢安装托架
  外形尺寸： 178（高）x 146（宽）x 99 mm（厚）(7.00 x 5.75 x 3.88")
  工作电源： 115/230 Vac，50/60 Hz ±15% （大功率为5 VA）；12 ~ 28 Vdc（大功率为2.5 VA）
  显示屏： 两行、8字符LCD显示屏；LED背光；顶行，7段码显示，18 mm (0.7")；底行，14段码显示，9 mm (0.35")，8位流速显示，8位累加流量显示（可重置）
  单位： 用户配置——英尺、加仑、立方英尺、百万加仑、米、升、百万立方英尺、立方米、百万升、英亩-英尺、油桶
  （42加仑）、液桶（32.5加仑）、磅、千克
  流速： 时间间隔——秒、分、小时、天
  累加器指数： E^-2 to E⁺⁶
  响应时间： 用户可选，1 ~ 60秒
  输出： 4 ~ 20 mA，大值800 ?；内部或外部电源；12位分辨率；光学隔离
  双继电器： 单独配置；"C"形，200 Vac @ 0.5 A（电阻型）；流速警报、累加器脉冲、误差
  流速脉冲： 2种输出类型——500 mVac或集电极开路；高2500 Hz；12位分辨率；500 mV AC输入至小2 k?负载；集电极开路大1 A（100 V时）
  多个流量计： 包括同步设置——用于多个流量计／单个管路系统的情况；多可包含4个流量计，每个流量计相距
  30 m (100')。
  键盘： 4个按钮键
  工作温度： 一般用途，40 ~ 85°C (40 ~ 185°F)
  传感器
  类型： 压缩模式超声波，625 kHz
  外壳材质：
      标准钳式： NEMA 6P (IP68)，-40 ~ 100°C (-40 ~ 210°F)、CPVC、Ultem®、尼龙、PVC（电缆护套）、铝（细管）
  高温钳式： NEMA 4 (IP65)、-40 ~ 200°C (-40 ~ 400°F)、Vespel®、阳极氧化铝、镀镍铜、PFA（电缆护套）
  多谱勒探头： NEMA 6 (IP67)、-40 ~ 100°C (-40 ~ 210°F)；大值700 psi (48 bar)、316不锈钢、Ultem®、氟橡胶、尼龙、PVC（电缆护套）
  可选软铠装线管： 镀锌钢、PVC
  电缆长度：
      标准长度： 标配6 m (20')
