电池供电型速率计／累加器DPC10系列
可提供型号 累加器 速率计
可提供型号
累加器
速率计
速率计／累加器
上／下计数器 （固态输入）
上／下计数器 （触点输入）
正交累加器
产品描述

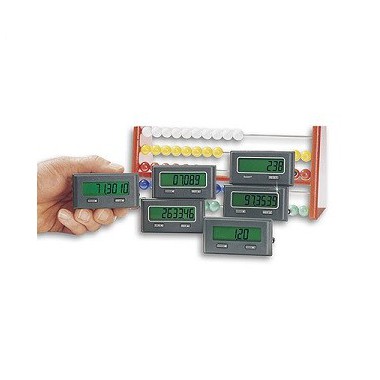

DPC10系列包括电池供电的速率计、累加器、正交测量仪，以及安放在紧凑的DIN尺寸和NEMA 4X (IP66)级外壳中的速率计／累加器独特组合，可供任意选择。 DPC10系列提供该紧凑型尺寸中大的LCD [11 mm (0.43")]，以易于读取的显示读数。通过两个前面板按钮可轻松完成设置和标度转换。这些多用途计数器能够提供您所期望的OMEGA®产品的易用性。
规格:
一般外形规格
显示屏类型： 七段LCD
字符高度： 11 mm (0.43")
封装
材质： Cycolac X-17
安装方式： 面板安装
（提供安装夹和垫圈）
接线方式： 螺钉接线端
环境
储存温度： -20 ~ 70°C (-4 ~ 158°F)
工作温度： 0 ~ 55°C (32 ~ 131°F)
工作湿度： 90%，无冷凝
前面板设计： 若使用所提供的垫圈安装，外壳可达到IP65防护标准
尺寸
尺寸： 40（高）x 75（宽）x 32 mm
（厚）(1.57 x 2.95 x 1.25")
面板开孔： 33（高）x 68（宽）
(1.3 x 2.7")
操作
累加器和正交： 型号DPC10-TL、
DPC10-CS、DPC10-CC、
DPC10-QT、DPC10-RT
十进制数： 向上计数8个，所有型号；
向下计数7个，带有负号，型号
DPC10-RM、DPC10-CC、DPC10-QT
小数点： 4位或无显示；型号DPC10-TL没有小数点
定标器范围： 0.0001 ~ 99.9999。
输入0.0000标度／100.0000
计数模式： 高 = 10 kHz，低 = 20 Hz
可选高或低： DPC10-TL、DPC10-RM、DPC10-RT
仅限高： DPC10-CS、DPC10-QT
仅限低： DPC10-CC
流速指示器（型号DPC10-RM、
DPC10-RT）
十进制数： 4个计算数；5个显示数，
低位有效数字固定为0
小数点： 4位或无显示
定标器范围： 0.001 ~ 9999
计算方法： 1/Tau
精度： ±0.2%
更新时间： 少0.7秒
归零时间： 固定10秒
工作电源： 用户可更换型3V锂电池
（内含）
电池寿命： 约5年（取决于应用情况）
重量： 198 g (7 oz)
输入
触点： 型号DPC10-TL、DPC10-CC、
DPC10-RM、DPC10-RT
所需输入： 灌电流，用于触点闭合接地
反跳电路： 标配
大输入速度： 20 Hz
小低电平时间： 10 msec
小高电平时间： 40 msec
所需信号： 低<0.4 Vdc，高>2.0 Vdc
输入阻抗： 当输入电压到+3Vdc时为
100 k?
固态： DPC10-TL、DPC10-CS、
DPC10-QT、DPC10-RM、
DPC10?RT型号
所需输入： 具有集电极开路／晶体管输出的设备需要外部电源
大输入速度： 10 kHz
小低电平时间： 80 µsec
小高电平时间： 20 µsec
高输入电压： 28 Vdc
所需信号： 低<1.2 Vdc；
高2.0 Vdc ~ 28 Vdc
输入阻抗： 5 Vdc以上时为 2 k?
复位——干触点闭合
小低电平时间（闭合触点）： 0.25 ~ 1.0秒
所需固态信号： 低<0.4 V，高>2.0 Vdc
