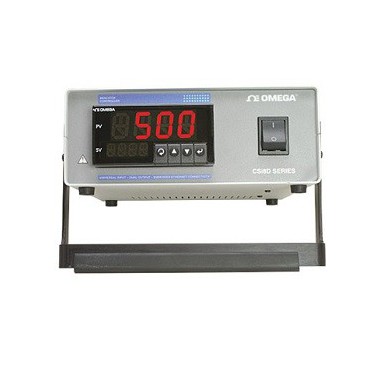

台式数字控制器CSi8DH 系列
带可选嵌入式以太网连接
可选嵌入式以太网连接
坚固耐用的便携式金属台式外壳，带有倾斜手柄
双内部5 A SSR控制输出
围绕OMEGA获奖的控制器系列构建
质量上乘
5年保修期
高精度
标配双显示屏，同时指示设定值和实时过程状态
易于配置和使用
通用输入：热电偶、RTD、过程电压/电流和应变
辅助输出用于驱动更高电流的SSR
标配完全可编程彩色显示屏
可选RS232/485通讯
工作电压90 ～ 240 Vac @ 50/60 Hz
产品描述
OMEGA® CSi8D是一款? DIN尺寸(96 x 48 mm)的数字面板控制器，采用坚固耐用的台式金属外壳，并配备iSeries幻彩大显示屏。数字尺寸是典型? DIN面板仪表的两倍。iSeries仪表具有可通过编程在任何设定值或报警点上将颜色更改为绿色、琥珀色和红色的LED显示屏。其他可选项包括串口通讯、Modbus®和以太网。
该通用型温度和过程仪表（型号"i"） 可处理10种常见类型热电偶、多种RTD以及数种过程(DC)电压和电流范围。单位可在现场重新配置。
规格:
精度: 参见第P-92页上的表格
分辨率: 1°/0.1°；10 µV（过程）
温度稳定性:
RTD: 0.04°C/°C
热电偶: 25°C (77°F); 0.05°C/°C冷端补偿
过程: 50 ppm/°C
NMRR: 60 dB
CMRR: 120 dB
模数转换: 双斜率
读取速率: 每秒3个采样
数字滤波器: 可编程
显示屏: 4位数字、9段式LED，10.2 mm (0.40")：i32、i16、i16D、i8DV；21 mm (0.83")：i8；10.2 mm (0.40")和21 mm (0.83")：i8DH；用于显示过程变量、设定值和温度单位的红色、绿色和琥珀色三种可编程颜色
输入类型: 热电偶、RTD、模拟电压、模拟电流
热电偶导线电阻: 大 100 ?
热电偶类型 (ITS 90): J, K, T, E, R, S, B, C, N, L
RTD 输入 (ITS 68):
100/500/1000 ?铂传感器；2、3或4线；0.00385或0.00392曲线
电压输入: 0 ~ 100 mV, 0 ~ 1 Vdc, 0 ~ 10 Vdc
输入阻抗: 100 mV为10 M?，1或10 Vdc为1 M?
电流输入: 0 ~ 20 mA（5 ?负载）
配置: 单端
极性: 单极性
阶跃响应: 99.9%处为0.7 s
小数点选择: 无，温度为0.1；无，过程为0.1、0.01或0.001
控制输出: 双5 A SSR（内部）
设定值调节: -1999 ~ 9999计数
量程调整: 0.001 ~ 9999计数
偏移量调节: -1999 ~ 9999
以太网: 符合标准IEEE 802.3 10 Base-T
支持的协议: TCP/IP, ARP, HTTPGET
RS232/RS422/RS485: 可从菜单中选择；ASCII和Modbus协议均可从菜单中选择；编程范围为300~19.2 Kb；完整的可编程设置功能；发送电流显示、报警状态、
小／大、实际测得输入值和状态的程序
RS485: 寻址范围0~199
连接口: 后面板上的DB9连接器
电源: 90 ~ 240 Vac, 50 ~ 60 Hz
