大显示屏控制仪表iLD系列
大尺寸、高亮度57 mm (2.25
大尺寸、高亮度57 mm (2.25")或 101 mm (4") LED数字
进行编程以改变颜色： 红色、琥珀色、绿色
多输入选择
用于报警和完全PID控制的选装继电器
通过以太网、RS232、RS485和MODBUS进行通讯
嵌入式Web服务器
免费软件、Active X控件
产品描述

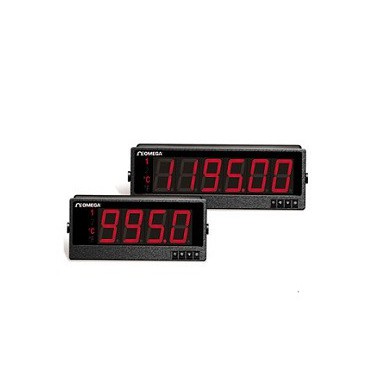

屡获殊荣的iSeries仪表和控制器现在采用大显示屏。与所有iSeries仪表相似，大显示屏，可进行编程，在不同的设定值或报警点变为红色、琥珀色或绿色显示。例如，可对仪器进行编程，使其在暖机期间使用绿色显示过程值，切换为琥珀色指示正常工作范围，并且使用红色指示报警条件。
大显示屏可嵌入面板与之平齐，也可使用随附的托架安装在仪器表面。整个红色显示屏外壳可提供NEMA 4 (IP65)保护。无论是面板安装还是表面安装，大显示屏都不需要装入庞大而昂贵的NEMA外壳。
规格:
通用温度和过程输入（UDP型号）
精度： 温度为±0.5°C；过程为读数的0.03%
分辨率： 1°/0.1°；10 µV（过程）
温度稳定性：
RTD： 0.04°C/°C
热电偶@25°C (77°F)： 0.05°C/°C—冷端
补偿
过程： 50 ppm/°C
NMRR： 60 dB，CMRR：120 dB
模数转换： 双斜率
读取速率： 每秒3个采样
数字滤波器： 可编程
显示屏： 4位或6位，7段式LED 57.2 mm (2.25")或101.6 mm (4.00")用于显示过程变量、设定值和温度单位的红色、绿色和琥珀色三种可编程颜色
输入类型： 热电偶、RTD、模拟电压、模拟电流
热电偶导线电阻： 高100 ?
热电偶类型(ITS 90)： J、K、T、E、R、S、B、C、N、L
RTD输入(ITS 68)： 100/500/1000 ?铂传感器，2、3或4线；0.00385或0.00392曲线
电压输入： 0 ~ 100 mV、0 ~ 1 V、0 ~ 10 Vdc
输入阻抗： 100 mV为10 M? 1或10 Vdc为1 M?
电流输入： 0 ~ 20 mA（5 ?负载）
配置： 单端
极性： 单极性
阶跃响应： 99.9%处为0.7 s
小数点选择：
温度： 无、0.1
过程： 无、0.1、0.01或0.001
设定值调节： -1999 ~ 9999次计数
量程调整： 0.001 ~ 9999次计数
偏移量调节： -1999 ~ +9999
激励（可选代替通讯功能）： 24 Vdc @ 25 mA
通用应变和过程输入（SP型号）
精度： 读数的0.03%
分辨率： 10/1µV
温度稳定性： 50 ppm/°C
NMRR： 60 dB，CMRR：120 dB
模数转换： 双斜率
读取速率： 每秒3个采样
数字滤波器： 可编程
输入类型： 模拟电压、模拟电流
电压输入： 0 ~ 100 mVdc，-100 mVdc ~ 1 Vdc，0 ~ 10 Vdc
输入阻抗： 100 mV为10 M?；1 V或 10 Vdc为1 M?
电流输入： 0 ~ 20 mA（5 ?负载）
线性化点： 多10个
线性化点配置： 单端
极性： 单极性
阶跃响应： 99.9%处为0.7 s
小数点选择： 无、0.1、0.01或0.001
设定值调节： -1999 ~ 9999次计数
量程调整： 0.001 ~ 9999次计数
偏移量调节： -1999 ~ ±9999
激励（可选代替通讯功能）： 5 Vdc @ 40 mA；10 Vdc @ 60 mA
以太网、串行通讯输入（EL型号）
温度稳定性： 50 ppm/°C
报警： 报警1和2（可编程）、锁定／解锁、上限、下限、上限／下限
顺从标准： IEEE 802.3、10 Base-T
支持的协议： TCP/IP、ARP、HTTPGET
串口
通讯标准： RS485、RS422
传输速度（波特率）： 300、600、1200、2400、4800、9600、19200 bps
数据格式：
7O1-7位： 奇数，1停止位
7E1-7位： 偶数，1停止位
8N1-8位： 无奇偶，1停止位
多点地址(RS485)： 0 ~ 199
流量控制： 无流量控制
螺钉接线端： 用于RS232/485/422接口
网络接口： 0 Base-T端口（RJ45连接器）
插口端口号： 1000
HTTP端口号： 80
交流电流输入（ACC型号）
输入范围： 10 mA、100 mA、1 A、5 A [（10、100 mA相同输入）的交流电流专用输入端子]、1 A和5 A：所有范围共用返回端子
频率范围： 30Hz ~ 1 KHz
输入阻抗： 10、100 mA输入为3.3 ?；1 A输入为0.2 ?；5 A输入为0.04 ?
隔离： 绝缘强度可抗1000 Vrms的瞬时电压，依据1分钟内按照EN 61010对50 Vdc或Vrms的工作电压进行测试的结果
3路隔离： 电源与输入；电源与模拟信号输出／通讯；输入与模拟输出／通讯
输入过电流保护： 持续高于满量程10%；高于满量程100%达到10 s
模数转换技术： 双斜率
读取速率： 3次读数／秒
25°C时的精度： 满量程的±0.2%；30 Hz ~ 1Hz
温度稳定性：10,100mA范围典型值为100ppm/°C；1A范围典型值为150ppm/°C；5A范围典型值为200ppm/°C
阶跃响应： 2s ~ 终值的99%（滤波器时间常数 = 64）
交流电压输入（ACV型号）
输入范围： 400 mV、4V、40 V、400 V
频率范围： 30 Hz ~ 1 KHz
输入阻抗： 所有范围均为2.1 MB
隔离： 绝缘强度可抗1000Vrms的瞬时电压，依据1分钟内按照EN61010对50 Vdc或Vrms的工作电压进行测试的结果
输入过电压保护： 持续高于满量程10%；高于满量程100%达到10 s
模数转换技术： 双斜率
读取速率： 3次读数/秒
25°C时
