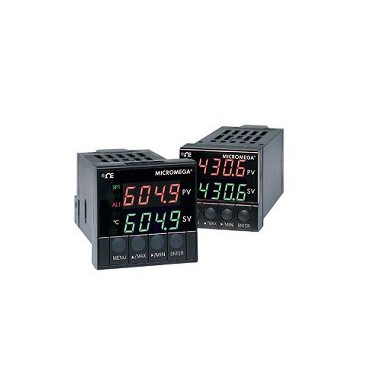

温度/过程控制器CN77000系列
1⁄16 DIN MICROMEGA® 自动调谐PID 温度 高精度
高精度：±0.5°C (0.9°F), 读数的0.03%
品质优秀, 还有5年保修支持
通用输入—过程电压/电流、热电偶、RTD
双4位数字LED显示屏和指示器, 用于显示输出和报警状态
可选RS232或RS485, OMEGA® 协议
继电器、SSR、DC脉冲、0 ~ 10 V, 以及 0 ~ 20 mA 输出类型
斜坡到设定值功能
通用电源, 90 ~ 250 Vac或Vdc
双输出和双报警功能
隔离模拟输出或远程设定值可选
产品描述
规格:
精度: ±0.5°C (0.9°F)（温度）；读数的0.03%（过程）
分辨率: 1°/0.1°；10 µV（过程）
温度稳定性: 0.08°C/°C；50 ppm/°C（过程）
热电偶冷端跟踪: 0.05°C/°C
NMRR: 60 dB
CMRR: 120 dB
共模电压: 1500 V峰值测试, 每IEC间距350 V
模数转换: 双斜率
读取速率: 每秒3个采样
数字滤波器: 可编程
显示屏: 双4位数7段式LED, 9.2 mm (0.36")；红色过程变量, 绿色设定值；输出和报警状态指示器；NEMA 12 (IP54)设备为7.6 mm (0.3")
预热至达到额定精度的时间: 30 min
输入
输入类型: 热电偶、RTD、模拟电压、模拟电流
热电偶导线电阻: 100 ? (大值）
RTD 输入: 2, 3或4线；100, 500和1000 ?; 0.00385或0.00392铂曲线
电压输入: 0 ~ 100 mV, 0 ~ 1V, 0 ~ 10 Vdc
电流输入: 0 ~ 20 mA, 4 ~ 20 mA
配置: 单端
极性: 单极性
阶跃响应: 99.9%处为0.7 s
小数点选择: 无, 0.1或0.01
量程调整: 0.001 ~ 9999计数
偏移量调节: -9999 ~ 9999
控制
动作: 反作用（加热）或直接作用（冷却）
模式: 时间比例和比例控制模式；可选预设调谐、自动调谐、PID、比例、比例加积分、比例加微分和抗重置饱和以及开／关
速率: 0 ~ 999.9 s
复位: 0 ~ 99分钟, 59秒
周期: 1 ~ 199秒, 对于开／关操作, 设置为0
增益: 量程的0.5 ~ 100%；设定值1或2
阻尼: 1 ~ 8单位阶跃
恒值: 00.00 ~ 99.59 (HH.MM)
斜坡到设定值: 00.00 ~ 99.59 (HH.MM)
自动调谐: 仅适用于加热
断路保护: 量程向上或量程向下, 可编程
控制输出
继电器: 5 A @ 120 Vac, 3 A @ 240 Vac；可针对开／关、PID及斜坡和恒值配置；
输出1:SPDT型；输出2:SPST型
SSR: 额定为0.5 A @ 120/240 Vac, 连续
DC脉冲: 非隔离；10 Vdc @ 20 mA
模拟输出: 非隔离, 0 ~ 10 Vdc或 0 ~ 20 mA；大500 ?
选项
远程设定值选择: 存储器中多存储4个设定值；触点闭合选择
模拟输出: 隔离, 0 ~10 Vdc 或
0 ~ 20 mA, 可编程
通讯功能
RS232或RS485: OMEGA® 协议 300 ~ 19.2 Kb；完整的可编程设置功能；发送电流显示、报警状态、小值/大值、实际测得输入值和状态的程序
RS485: 寻址范围0~199
连接口: 螺旋式接线端
报警
类型: SPST继电器, 5 A @ 120 Vac, 3 A @ 240 Vac
操作: 上限/下限、锁定/非锁定和过程/偏差；前面板配置
绝缘层
输入或输出的电源: 2500 Vac/Vdc, 例外情况：2个选项在输入500 Vac/Vdc之间仅具有1500 Vac/Vdc
常规
电源: 90 ~ 250 Vac/Vdc, 50 ~ 400 Hz
工作环境: 0 ~ 55°C (32 ~ 131°F), 90%相对湿度, 无冷凝
功耗: 大6 VA @ 120 Vac
面板开孔
CN77R000系列: 44.5 mm (1.75")直径圆孔
CN77300和CN77500系列: 45 mm (1.772")方形, , 1⁄16 DIN
外形尺寸:
CN77R000 系列: 48（高） x 48（宽） x 135 mm（厚）(1.89 x 1.89 x 5.32")
CN77300 系列: 48（高）x 48（宽） x 123.3 mm（厚）(1.89 x 1.89 x 4.85")
CN77500 系列: 53（高）x 53（宽）x 123.3 mm（厚）(2.1 x 2.1 x 4.85")
重量: 227 g (0.5 lb)
