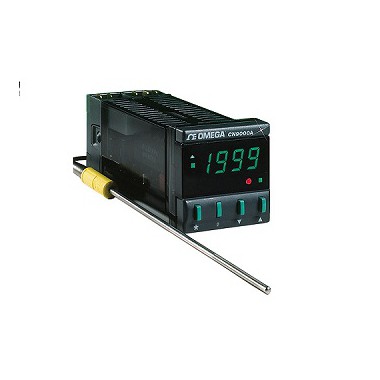

自动调谐温度控制器CN9000A系列
1⁄16 DIN自动调谐温度清晰的3½位半高亮度绿色 LED显示屏
用户可选输入—— 9种热电偶或RTD
清晰的3½位半高亮度绿色 LED显示屏
0.1°分辨率至200°
常数设定值 偏差指示
自动／手动输出控制
用户可选择 自动调谐PID、PI、PD、P 或开／关控制
独立的第二设定值 和输出模式
全面的报警功能—— 偏差、满量程及带锁定选项的回路断路保护
传感器断路、传感器短路、 加热器断路故障指示以及过程诊断
具备小／大数据存储容量和自动调谐诊断，不再需要图表记录器
可选24 Vac电源
输出模块可在现场更换
产品描述
CN9000A数字温度控制器精度高、可靠性强，并且其复杂的PID具有接近控制功能，可在启动及稳态运行过程中实现优控制。这些控制器用途广泛，安装和操作都很方便。独有的复杂自动调谐算法将计算佳PID值，而且还将推荐周期的佳值。
对于大多数应用，用户只需使用前面的按钮选择需要的输入类型。操作人员可以随时更改自动调谐参数，这样就能够根据各个过程微调控制器。
微处理器将所有数据都保存在非易失性存储器内，即便没有电源，也能够把数据保留10年之久。CN9000A拥有3位半数字绿色大LED显示屏，每个输出都有辅助指示器，还有3个LED指示设定值偏差。
所有操作控制的选择均通过前面板上的按键完成，并且显示屏会指导用户完成每个步骤。在参数设定以后，可以将参数锁定，只要把位于前外框后的跳线拆下即可锁定它们。用户可以选择控制模式和参数、显示分辨率（1或0.1°）以及单位(°F/°C)。操作人员还可以利用范围调节功能，该功能可以限制设定值的可选范围；还可以锁定某个用户，使其无法更改设定值。这种新型单设定值控制器采用后部端接。CN9000A型号的可选第二设定值和输出可以针对比例控制、开-关控制或锁定限制控制进行设置，并且可以设置成跟踪性或非跟踪性设定值。周期、比例带和开-关死区都是独立于主设定值设置的。
规格:
精度： 满量程的±0.25% FS ±1°C（0.1°分辨率模式下为0.5°C）；
30分钟加热；另请参见范围表中的线性化容差
控制稳定性： 满量程的±0.15%（常规）
采样率： 每秒3次
自动校准： 每5秒进行一次，并且冷端补偿重新归零
温度系数： 小于150 ppm/°C（大值）
外部电阻： 大100?
冷端补偿： 每环境温度0.05度（常规）
断路保护： 故障显示，可选高标度／低标度
显示屏： 3位半绿色LED；10 mm (0.4") 高；分辨率为1或0.1°；误差指示，3个设定值偏差指示器
设定值1： 可在自动调谐PID、PDPI、
PD或开-关之间选择
设定值2（可选）： 上限或下限报警偏差、"超限"或未使用；比例控制或开-关控制；大可设置为与设定值1或满量程相差±127°偏差（独立PV）；上限或下限过程报警；冷却报警的控制输出可锁定以进行限值控制
周期： 0.3、1、2、3、5、7、10、14、
20、30、45或60秒；设定值1或2
自动调谐： 控制器确定比例带、积分和微分值并且建议佳周期（仅限设定值1）
比例带： 0.5、1、1.5、2、2.5、3、4、
5、6、7、8、10、14、20或100%量程
（设定值1或2）
微分（速率）： 关闭、1、2、3、5、10、
15、20、25、35、50、75、100或
200 s；AT值
积分（自动复位）： 关闭、0.2、0.5、1、
2、3、5、7、10、13、18、25、33、
43或600分
接近控制： 关闭、0.5、1、1.5、2、2.5、
3、4或5倍比例带
手动复位： PD、比例和on-off控制；设置为相对于设定值1的度数偏差
开-关死区： 0.25、0.5、0.75、1、1.25、
1.5、2、2.5、3、4、5、7、10或50%满量程（设定值1或2）
工作电源： 24 Vac、115 Vac、230 Vac，±15%，50 ~ 60 Hz
功耗： 6 VA
输出1继电器： SPDT继电器，5 A @ 250 Vac
输出2继电器： SPDT继电器，3 A @ 250 Vac
Dc脉冲信号输出： 非隔离5 Vdc脉冲，用于驱动外部DC固态继电器
共模噪声抑制： 140 dB，240 Vac，50/60 Hz
常模噪声抑制： 60 dB，50 Hz
工作环境温度范围： 4 ~ 50°C (40 ~ 122°F)
外形尺寸： 48（高）x 48（宽）x 13 mm（深）仪表前盖(1.89 x 1.89 x 0.5")；面板后方厚度115 mm (4.5")；154 mm(6.1")，带三端双向可控硅开关元件电压或电流输出
面板开孔： 45 mm (1.772")重量： 0.38 kg (0.84 lb)
