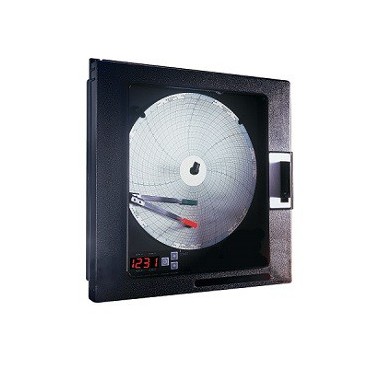

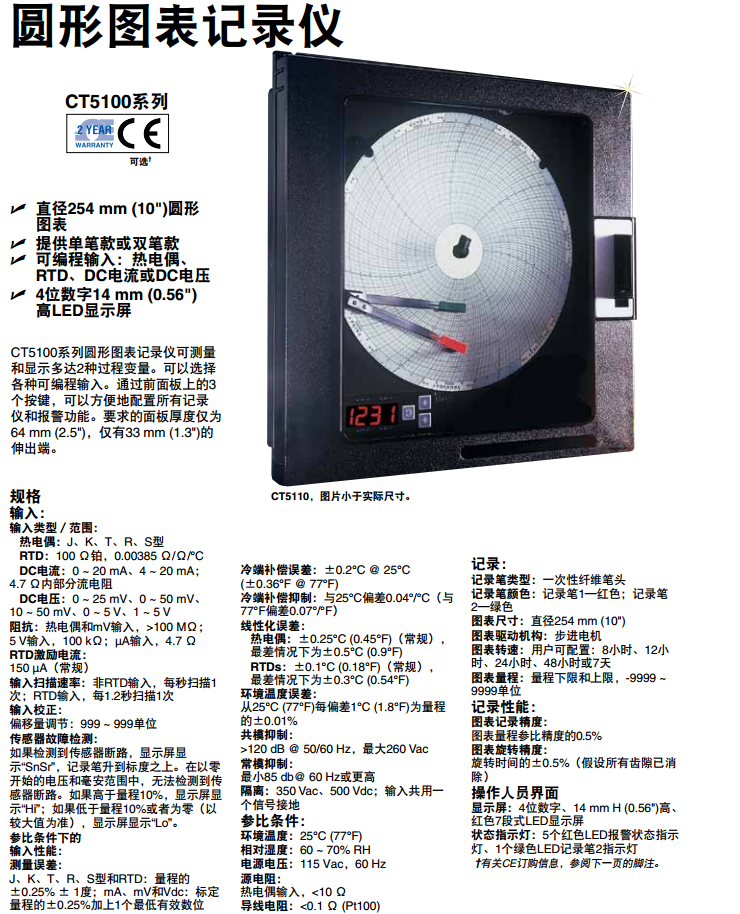

圆形图表记录仪CT5100系列

直径254 mm (10

• 直径254 mm (10")圆形 图表

• 提供单笔款或双笔款

• 可编程输入：热电偶、 RTD、DC电流或DC电压

• 4位数字14 mm (0.56") 高LED显示屏

• 产品描述

  CT5100系列圆形图表记录仪可测量和显示多达2种过程变量。可以选择各种可编程输入。通过前面板上的3个按键，可以方便地配置所有记录仪和报警功能。要求的面板厚度仅为64 mm (2.5")，仅有33 mm (1.3")的伸出端。

  规格:
  输入：
  输入类型／范围：
      热电偶： J、K、T、R、S型
  RTD： 100 ?铂，0.00385 ?/?/°C
  DC电流： 0 ~ 20 mA、4 ~ 20 mA；
  4.7 ?内部分流电阻
      DC电压： 0 ~ 25 mV、0 ~ 50 mV、
  10 ~ 50 mV、0 ~ 5 V、1 ~ 5 V
  阻抗： 热电偶和mV输入，>100 M?；
  5 V输入，100 k?；µA输入，4.7 ?
  RTD激励电流： 150 µA（常规）
  输入扫描速率： 非RTD输入，每秒扫描1次；RTD输入，每1.2秒扫描1次
  输入校正： 偏移量调节：999 ~ 999单位
  传感器故障检测： 如果检测到传感器断路，显示屏显示"SnSr"，记录笔升到标度之上。在以零开始的电压和毫安范围中，无法检测到传感器断路。如果高于量程10%，显示屏显示"Hi"；如果低于量程10%或者为零（以较大值为准），显示屏显示"Lo"。
  参比条件下的
  输入性能：
  测量误差： J、K、T、R、S型和RTD：量程的±0.25% ± 1度；mA、mV和Vdc：标定量程的±0.25%加上1个低有效数位
  冷端补偿误差： ±0.2°C @ 25°C (±0.36°F @ 77°F)
  冷端补偿抑制： 与25°C偏差0.04°/°C（与77°F偏差0.07°/°F）
  线性化误差：
      热电偶： ±0.25°C (0.45°F)（常规），差情况下为±0.5°C (0.9°F)
  RTDs： ±0.1°C (0.18°F)（常规），
  差情况下为±0.3°C (0.54°F)
  环境温度误差： 从25°C (77°F)每偏差1°C (1.8°F)为量程的±0.01%
  共模抑制： >120 dB @ 50/60 Hz，大260 Vac
  常模抑制： 小85 db@ 60 Hz或更高
  隔离： 350 Vac、500 Vdc；输入共用一个信号接地
  参比条件：
  环境温度： 25°C (77°F)
  相对湿度： 60 ~ 70% RH
  电源电压： 115 Vac，60 Hz
  源电阻： 热电偶输入，<10 ?
  导线电阻： <0.1 ? (Pt100)
  记录：
  记录笔类型： 一次性纤维笔头
  记录笔颜色： 记录笔1—红色；记录笔2—绿色
  图表尺寸： 直径254 mm (10")
  图表驱动机构： 步进电机
  图表转速： 用户可配置：8小时、12小时、24小时、48小时或7天
  图表量程： 量程下限和上限，-9999 ~ 9999单位
  记录性能：
  图表记录精度： 图表量程参比精度的0.5%
  图表旋转精度： 旋转时间的±0.5%（假设所有齿隙已消除）
  操作人员界面
  显示屏： 4位数字、14 mm H (0.56")高、红色7段式LED显示屏
  状态指示灯： 5个红色LED报警状态指示灯、1个绿色LED记录笔2指示灯

•
