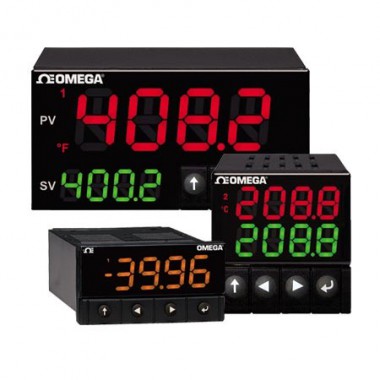

美国omega 数字面板仪表/显示表 CN32Pt-224

1⁄32 DIN T/C、RTD、热敏电阻、过程 0.5 A SSR 0.5 A SSR DC 脉冲 单显示屏

• 性能高，功能全

• 简单直观，易于使用

• 高亮度、宽视角3色（红色、绿色和琥珀色）9段LED显示屏

• 高精度输入和输出

• 全自动调谐 PID，带模糊逻辑自适应控制

• 多达99个程序，具有16个斜坡和恒值，包括斜坡/恒值事件

• 斜坡和恒值程序链接，提供几乎无限的程序灵活性

• 通用输入，适用于热电偶、RTD、热敏电阻和过程电压/电流

• 无需设置跳线，固件完全可配置

• 自动配置识别，「智能」菜单流程

• 带24位ADC，每秒读取多达20个样本

• 配备 2或3个可编程控制/报警/重传输出：可选DC脉冲、固态继电器、机械式继电器、模拟电压和电流

• 配备标准USB、可选以太网和RS232/RS485，带Modbus® 串行通讯功能

• 内置激励，可选固件电压范围：5V、10V、12V和24V

• 满量程正负读数

• NEMA 4 (IP65)级前盖（1⁄32 和 1⁄16 DIN）或NEMA 1 (? DIN)

• 串级控制模拟远程设定值

• 远程锁定复位、远程斜坡和恒值启动

产品描述

Platinum 系列带微处理器的 PID 控制器家族为过程测量提供无与伦比的灵活性。该产品经过精心设计，功能强大、灵活易用，安装和使用起来极为方便。自动硬件配置识别功能避免了跳线的使用，可让固件自动实现简化，并取消了所有不适用于特定配置的菜单选项。该系列控制器提供 1⁄32、1⁄16 和 ? 三种 DIN 尺寸，其中，1⁄16 和 ? DIN 型号可配备双显示屏。
每个装置均可兼容 9 种热电偶类型  （J、K、T、E、R、S、B、C 和 N 型），用户可灵活选择输入类型及 Pt RTD (100、500 或 1000 ?，带 385、 392 或 3916 曲线）、热敏电阻（2250 ?、5K ? 和10K ?）、直流电压或直流电流。电压或电流输入为双极式，可完全扩展到几乎所有的工程单位，可选择小数点位置，是压力、流量或其他过程输入的理想之选。
利用开/关或加热/冷却控制策略即可实现控制。PID 控制可通过自动调谐功能得到优化；此外，模糊逻辑自适应调谐模式还可让PID算法得到持续优化。该仪器每个斜坡和恒值程序可提供多达16个斜坡和恒值段，每段均有可用的辅助事件动作。99个已保存程序可相互链接，以创建多达1584个独立分段。使用或偏差报警触发点可针对上、下、上限/下限及带触发配置多个报警。
Platinum 系列设备配有一个大型三色可编程显示屏，可在每次触发报警后，更改颜色和/或 指定输出状态。它可提供各类机械式继电器、SSR、直流脉冲及模拟电压或电流输出配置。每个装置均标配USB通讯接口，以供固件更新、配置管理和数据传输。此外，还提供可选以太网（仅适用于 1⁄16 DIN 和 ? DIN 型号）和 RS232/ RS485 串行通讯。模拟输出完全可扩展，并可配置为比例控制器或重传，以跟踪您的显示屏。通用电源采用90到240Vac的电压。低压电源选项可接受24Vac或12到36Vdc 的电压。
通常只在昂贵控制器上配备的附加功能让该设备成为同类产品中功能强大的控制器。其中一些标配的附加功能包括：串级控制设置远程设定值、高高/低低报警功能、外部锁定复位、外部坡道和恒值程序启动、加热/冷却组合控制模式、配置保存和传输以及配置密码保护。
嵌入式以太网和串行通讯功能
1⁄16 和 ? DIN 型号的可选「嵌入式以太网」功能可让装置直接连接至以太网络，并以标准的 TCP/IP 数据包形式传输数据或通过 LAN 或互联网提供网页服务。可选串行通讯还可通过简洁的 ASCII命令或 MODBUS® 配置为 RS232 或 RS485。这三种通讯接口（USB、以太网和串行）均可同时安装和激活。

规格:
输入
输入类型： 热电偶、RTD、热敏电阻、模拟电压、模拟电流
电流输入： 4 到 20 mA，0 到
24 mA，可扩展
电压输入： -100 到 100 mV，
-1 到 1 V，-10 到 10 Vdc，可扩展
热电偶输入 (ITS 90)： K、J、T、E、R、S、B、C、N 型
RTD 输入 (ITS 90)： 100/500/1000 ? 铂传感器，2、3 或 4 线；0.00385、
0.00392（仅适用于 100 ? ）或 0.003916（仅适用于 100 ?）曲线
热敏电阻输入： 2252 ?、5K ?、10K ?
配置： 差分
极性： 双极
分辨率： 0.1°温度；10 µV 过程
输入阻抗：
    过程电压： ±100 mV 为 10M ? ，             其他电压范围下为 1M ?
过程电流： 5 ?
热电偶： 大 10K ?
辅助输入（远程设定值）： 0 到 10V 为 3.5K ? ，
    0 到 1V 为 50K ? ,电流为 50 ?
温度稳定性：
    RTD： 0.04°C/°C
热电偶在 25°C (77°F) 时： 0.05°C/°C（冷端补偿）
过程： 50 ppm/°C
模数转换： 24 位 sigma-delta
(ΣΔ) 调制
读取速率： 每秒 20 个样本
数字滤波器： 编程范围：0.05 秒
（过滤器 = 1）到
6.4 秒（过滤器 = 128）
CMRR： 120 dB
激励： 可选固件电压范围（无需设置
跳线）：25 mA 时为 5、10、12 和
24 Vdc
设定值调节： -9999 到 +9999 计数
预热至达到额定精度的时间： 30 分钟
控制模式
动作： 反作用（加热）、直接作用
 （冷却）或加热/冷却
自动调谐： 由操作人员通过前面板启动
自适应调谐： 用户可选；模糊逻辑持续 PID 调谐优化
控制模式： 开/关或以下时间/振幅比例控制模式；可选手动或自动 PID、比例、比例加积分、比例加微分
周期： 0.1 到 199秒
斜坡和恒值： 99 个已保存斜坡和恒值程序，8
